 DID  LCD屏的显示原理

液晶(Liquid Crystal

液晶是液态晶体的简称,它是一种既像液体,又拥有晶体光学特性的物质。液晶分子的排列有一定秩序,在外界电场的作用下液晶分子的排列会发生变化。



液晶屏(Liquid Crystal Display,以下简称LCD

液晶屏是由两块平行的薄玻璃板构成,玻璃板之间的距离非常小,填充的是被分割成很小单元的液晶体。液晶本身不发光,它依靠背光灯管作为光源,通过控制加在液晶体上的电压使液晶体的透光性产生变化而显示出不同的颜色,使屏幕显示出彩色的图像。液晶屏的优势在于屏体厚度薄、重量轻、分辨率高、无辐射、单元显示面积大、画面稳定无闪烁、色彩还原性好,低能耗和环保等特点。



3  DID  LCD

它是是继NBPCTV之后的第四代LCD产品。以其卓越的显示性能,已经成为人们认同的当前最高端、最理想的工业级液晶显示屏。



4  DID拼接显示屏

DID拼接显示屏是上海帕加尼网络科技有限公司最新技术产品,它以单屏分辨率累加的方式为客户提供了一个超高分辨率、超大显示面积的液晶显示屏,通过内置图像处理器可以实现多路信号的实时显示、多种类型信号实时显示等功能。高清晰DID液晶拼接显示屏将目前最卓越的DID高清晰度、高亮度与高色域的液晶显示技术、先进的硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体,形成一个拥有高亮度、高清晰度、低功耗、高寿命,先进的DID液晶拼接显示系统。





DID  LCD屏的显示特征



1 高亮度

TVPC液晶屏相比,DID液晶屏拥有更高的亮度。TVPC液晶屏的亮度一般只有250~300cd/㎡,而DID液晶屏的亮度可以达到450cd/㎡、 700cd/㎡、 1000cd/㎡、 1500cd/㎡。



2 高对比度

DID 液晶屏具有30001的对比度,是传统PCTV屏的一倍以上,是一般背投的三倍。



3 更好的彩色饱和度

目前普通CRT的彩色饱和度只有50%左右,而DID LCD可以达到92%的高彩色饱和度,还能对动态画面进行色彩的校准,这样就能确保画面输出的精确和稳定。



4 更宽的视角

可视角度可达双178°以上(横向和纵向)

5 可靠性更好

DID液晶屏为监控中心、展示中心设计,支持7x24小时连续使用。



6 超薄窄边设计

DID在拥有大显示面积的同时,还有超窄拼缝优势,目前产品已做到拼缝1.8mm,不影响 整体显示效果。

7 亮度均匀,影像稳定不闪烁

DID LCD每一个点在接收到信号就一直保持那种色彩和亮度,同时DID120Hz倍频液晶显示技术,能有效解决图像快速运动过程中的拖尾和模糊,增强图像的清晰度和对比度。

8 更长使用寿命

DID LCD液晶屏背光源的使用寿命均可达5万小时以上,这就确保了拼接显示屏使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性,并且确保显示屏的使用寿命不低于5万小时。



大屏拼接系统实现的功能

在同一操作界面下实现视频AV信号、 VGA信号切换、显示、控制   功能,可以输入4VGA信号 8AV视频信号同时在大屏幕显示墙上显示出来。

单屏显示、共屏显示、跨屏显示、任意组合显示,并且可以实现图像的分组切换、巡检、预案显示等功能,如下图示

AV视频信号、VGA信号 可以同时在大屏幕上显示出来,窗口的位置、大小可以任意组合。

实现任意信号在任意单屏(1×1)、多屏(如1×22×12×2等)、整屏(3×4)上的显示,也可以任意大小、任意位置显示,如单屏显示数路信号、双屏显示三幅以及多幅信号等等,每幅视频图像均为实时图像。

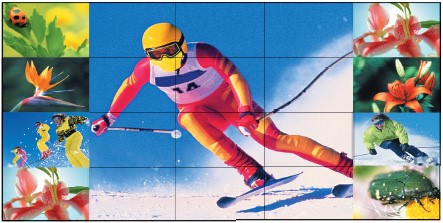

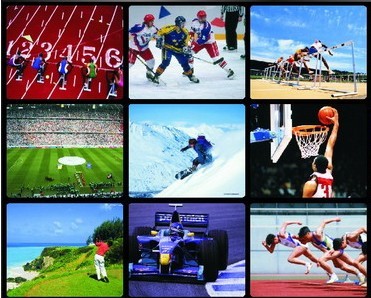

单屏显示   拼接显示 任意拼接组合显示



项目情况:

1)拼接屏数字展示系统需求分析:

 1、显示区域为47寸超窄边3×4 ;整机型号:VS47049-A,拼缝4.9mm

 2、功能需求:多路网络摄像头信号通过视频解码器上墙显示,可以一屏多显、单屏显示、多屏显示及全屏显示等,每一路监控信号都可以独立调用;



3、工程包含供货、运输、售后服务;

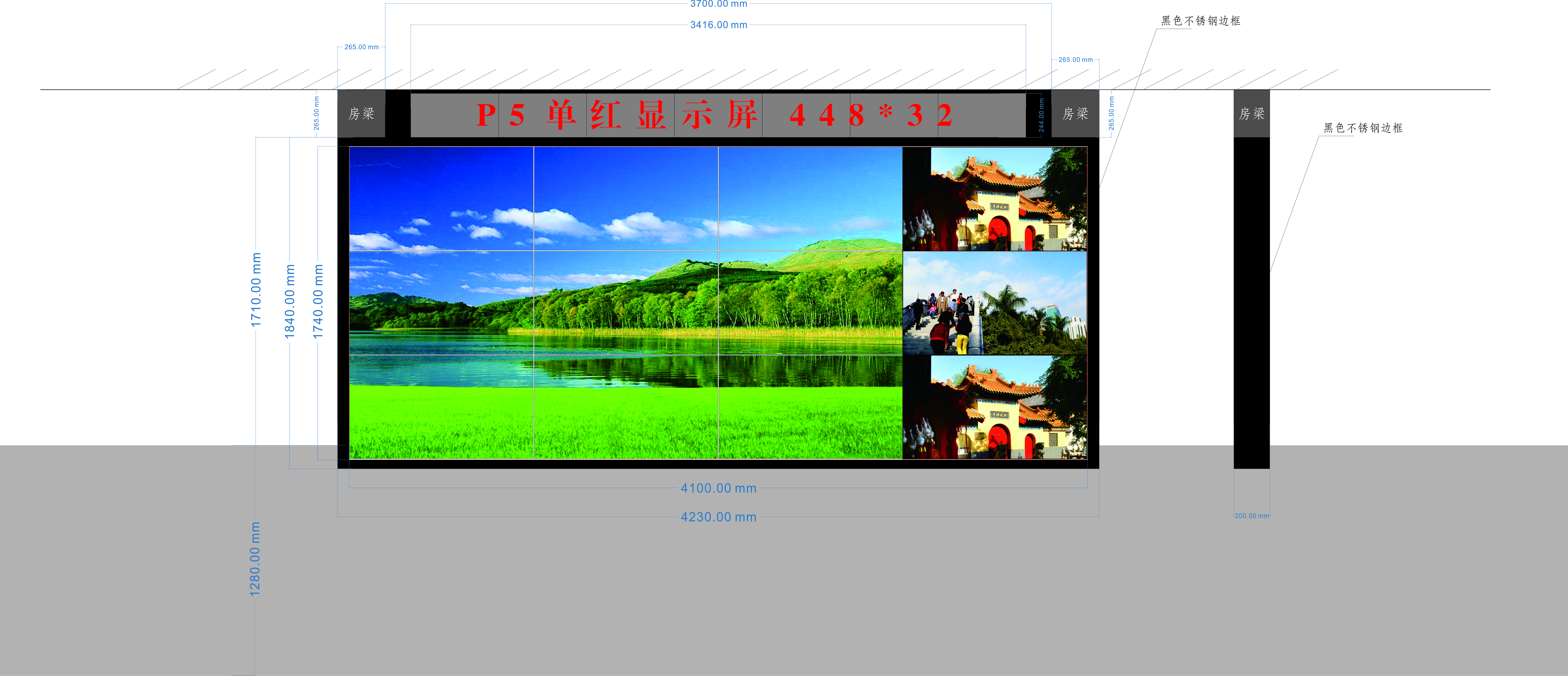

 2)方案设计效果图

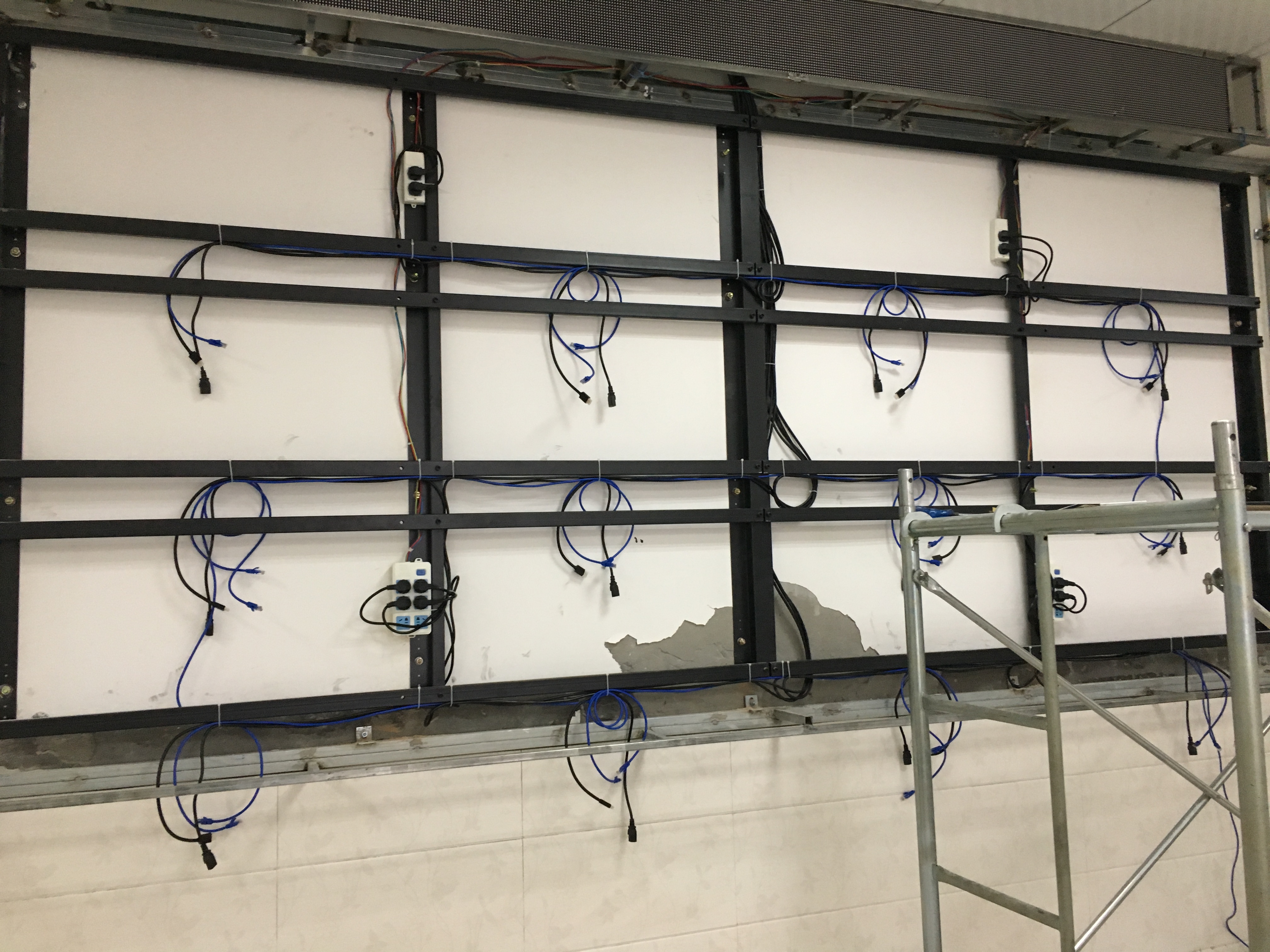

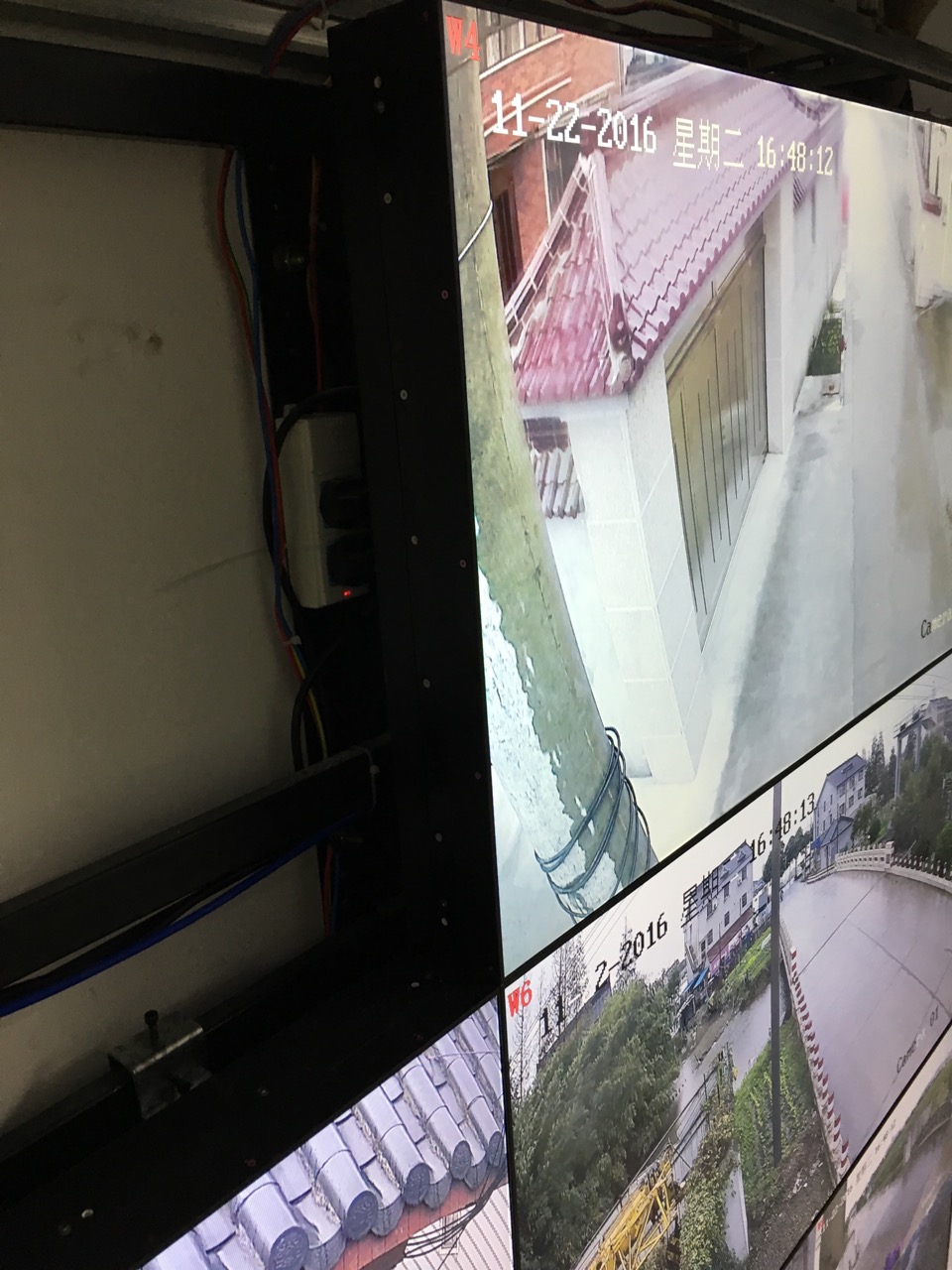

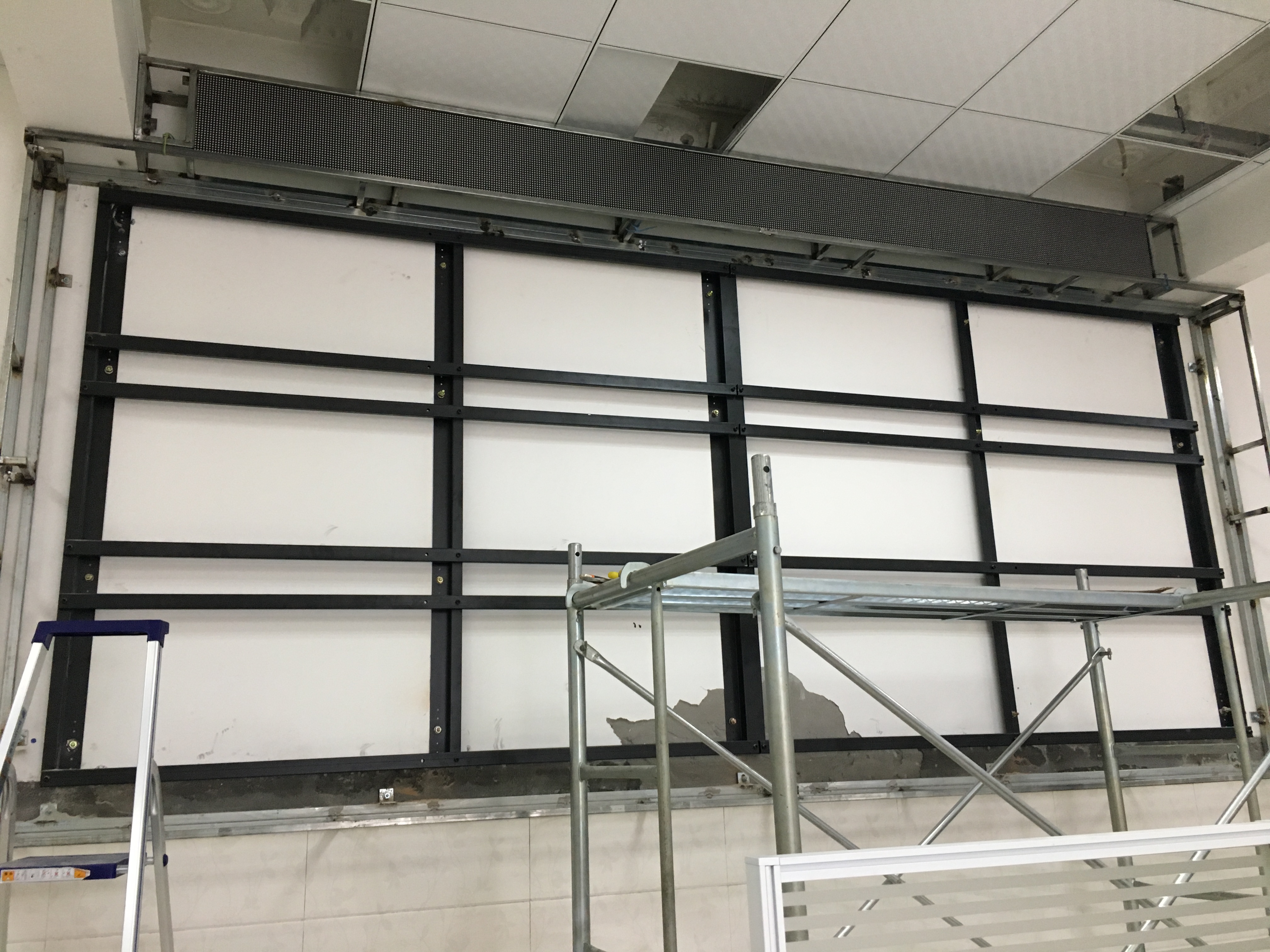

 3)施工过程(施工周期3天)

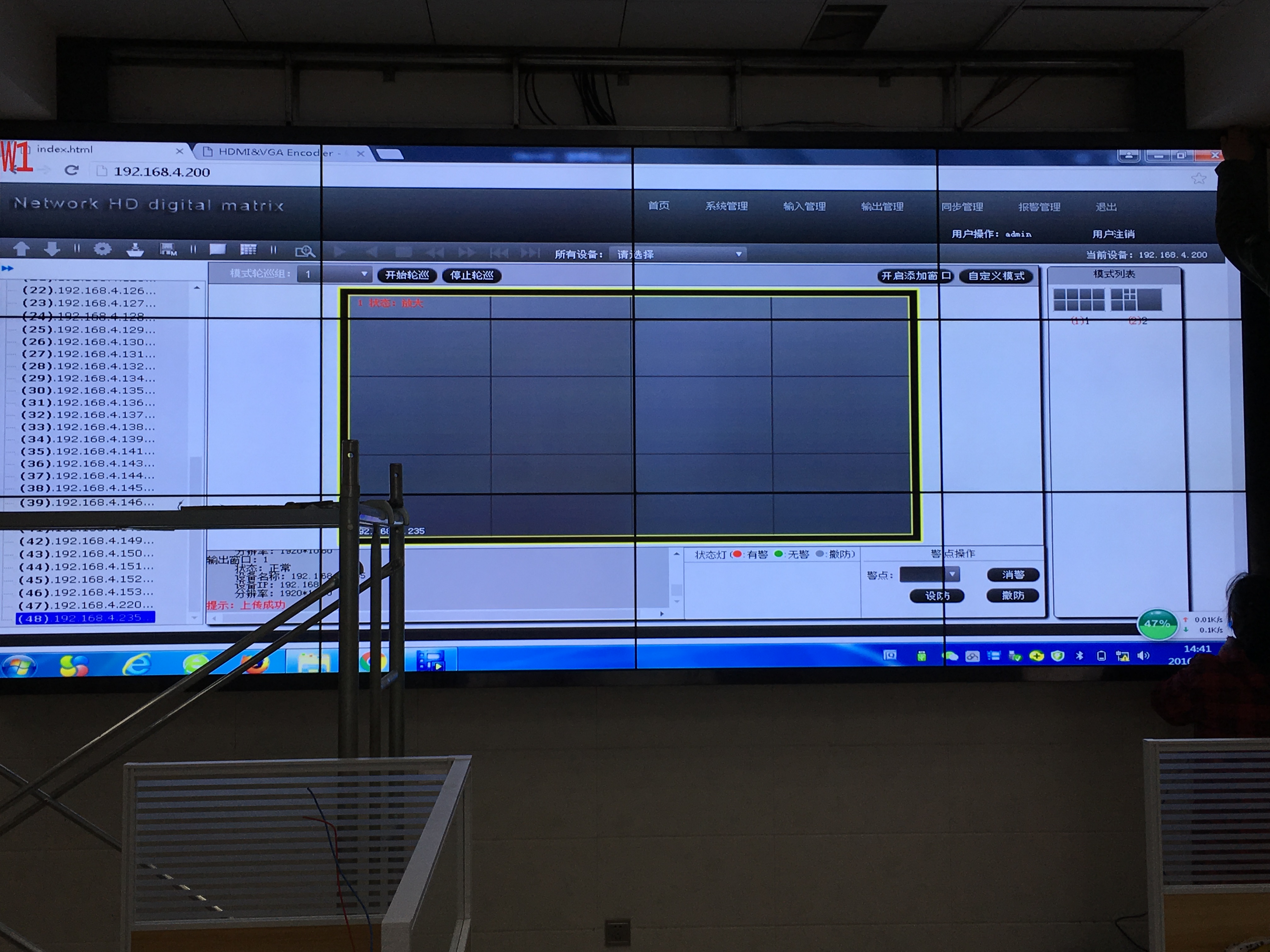

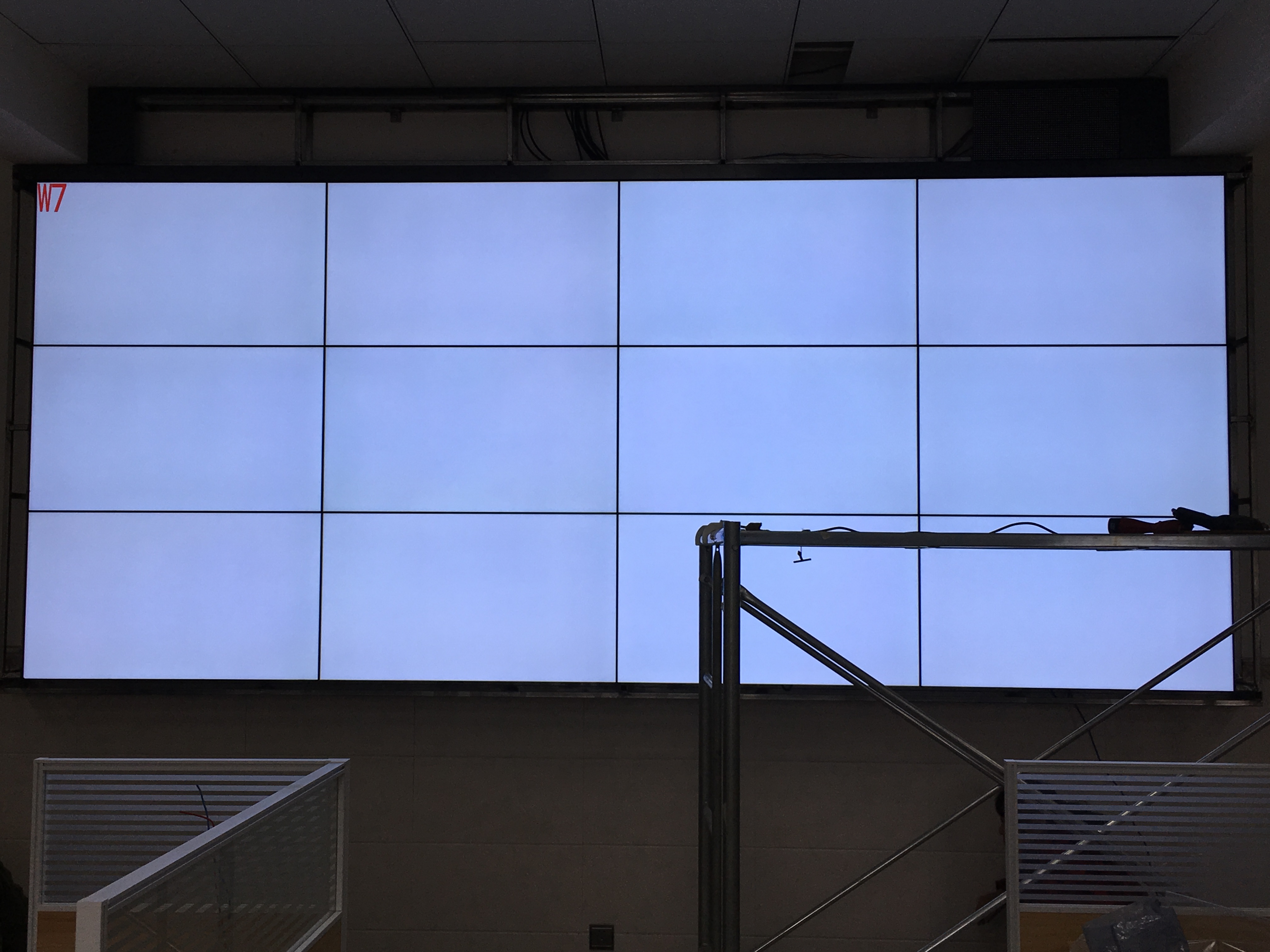

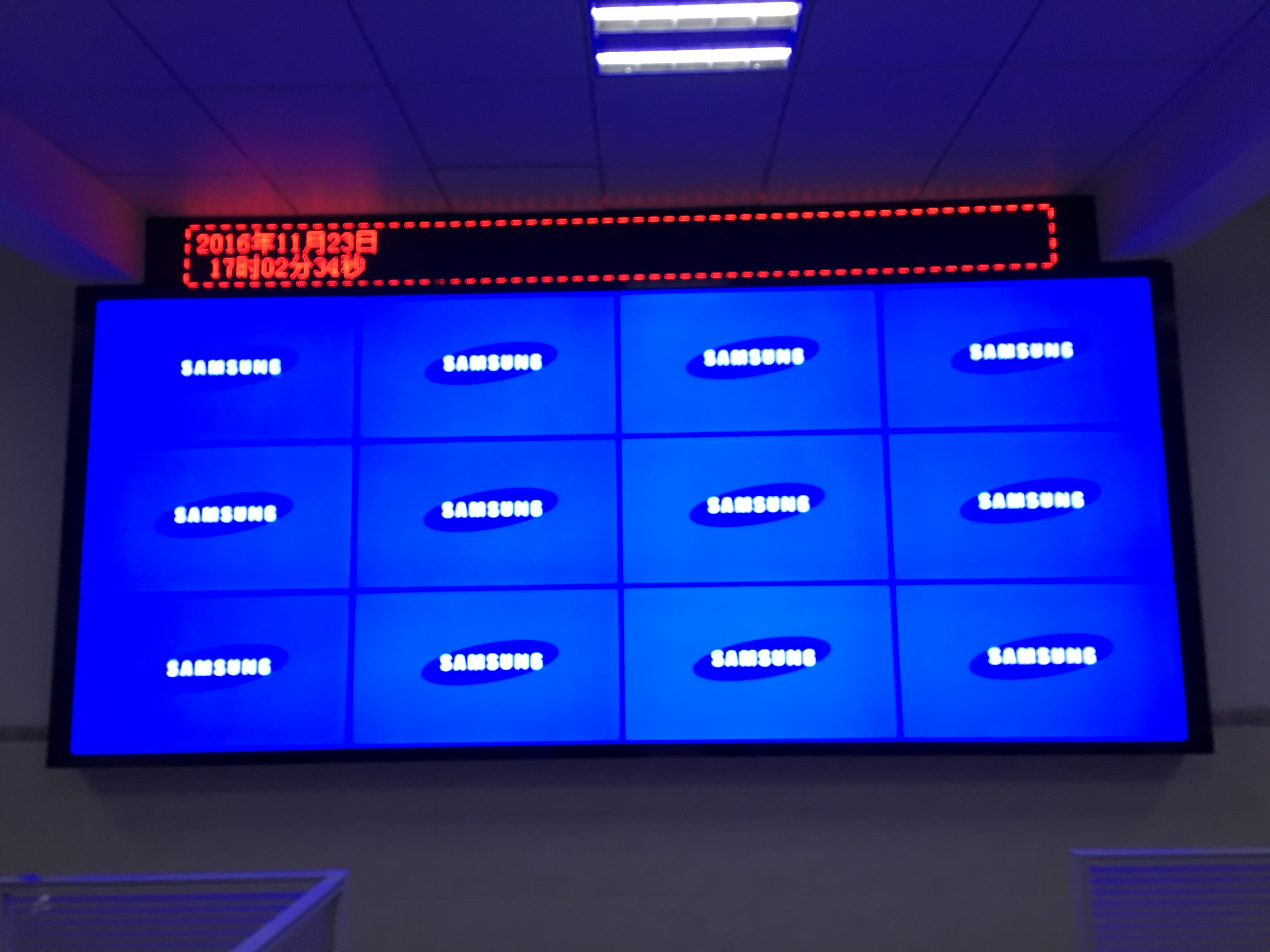

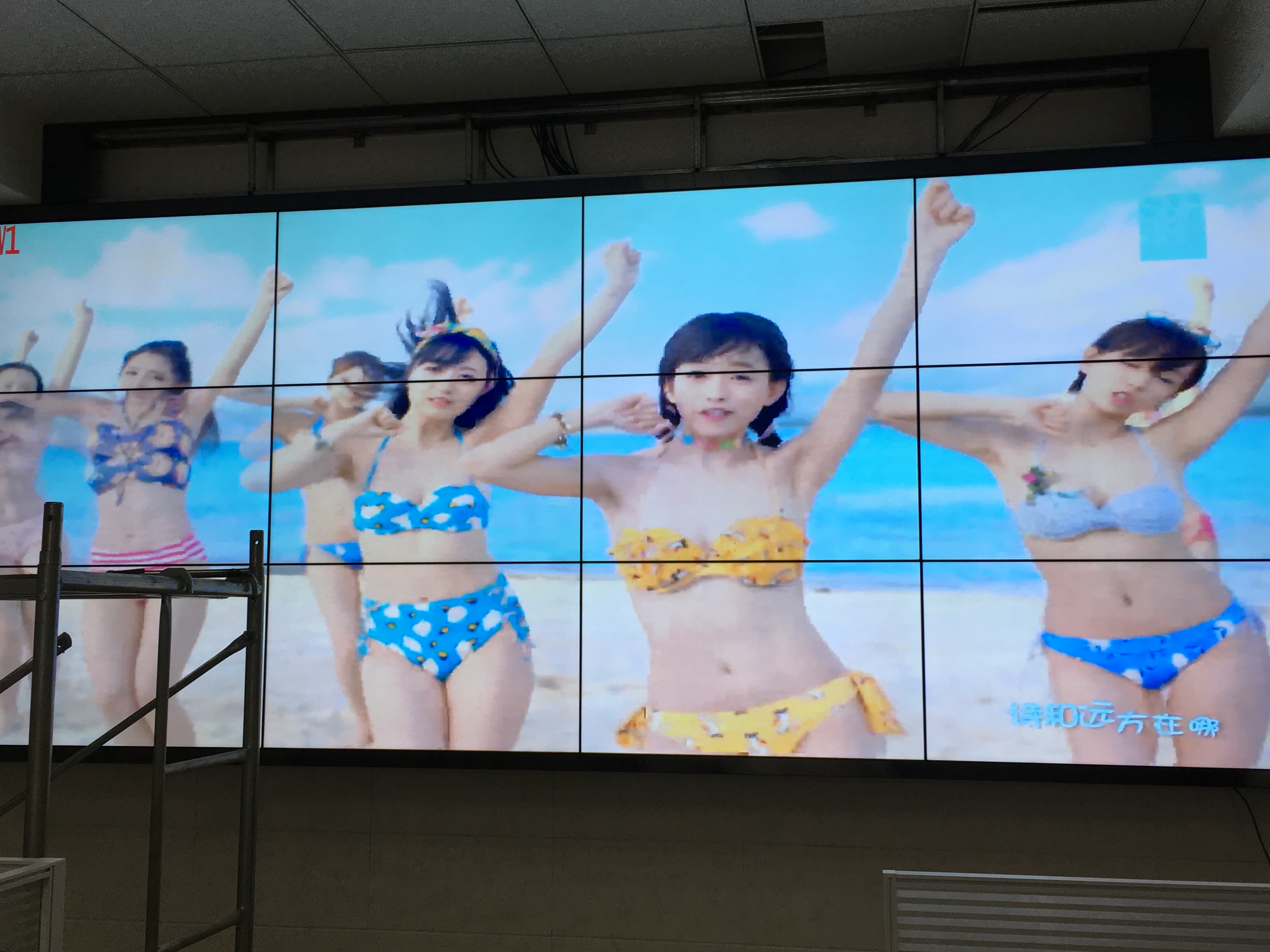

整屏调试阶段

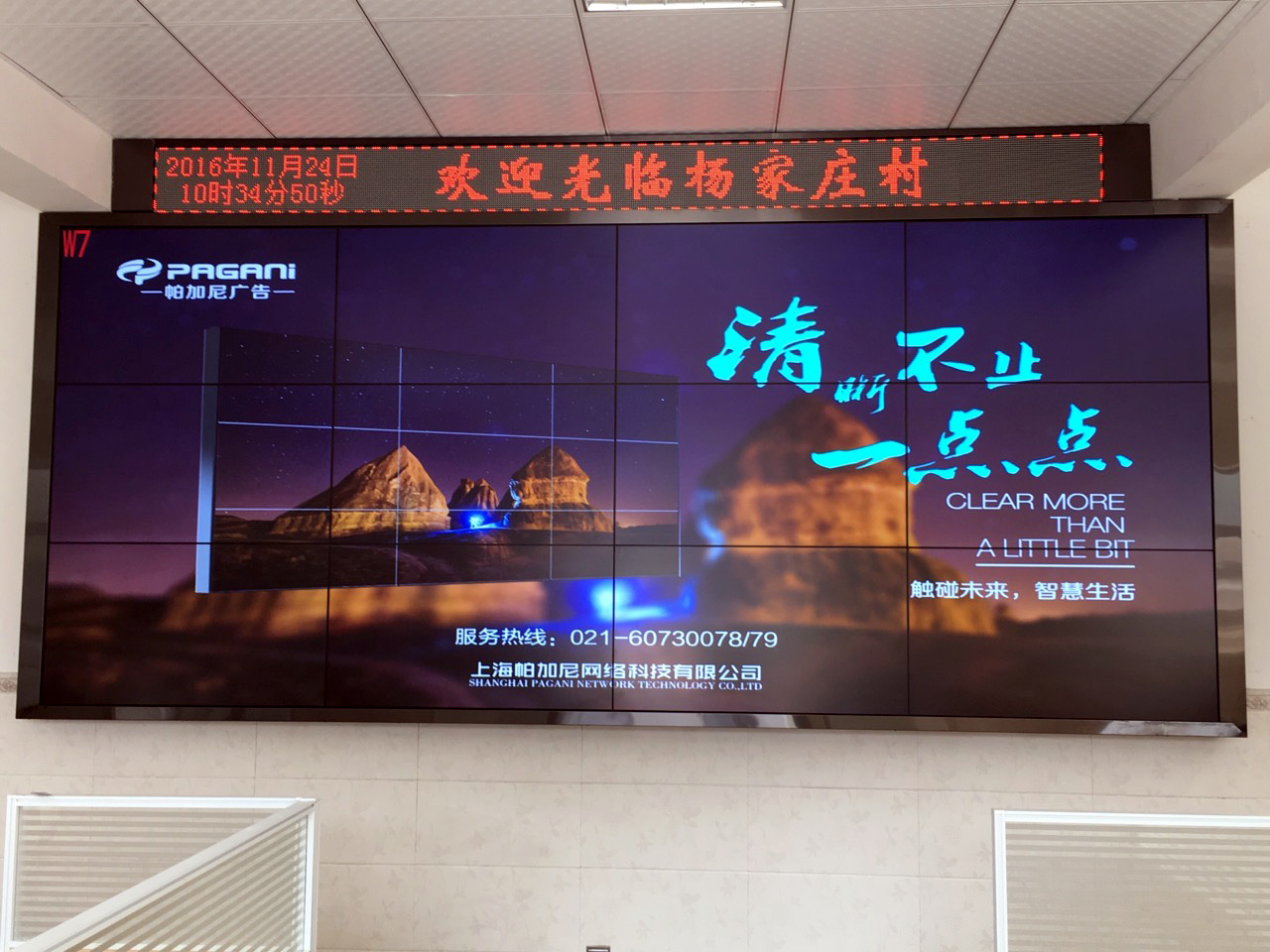

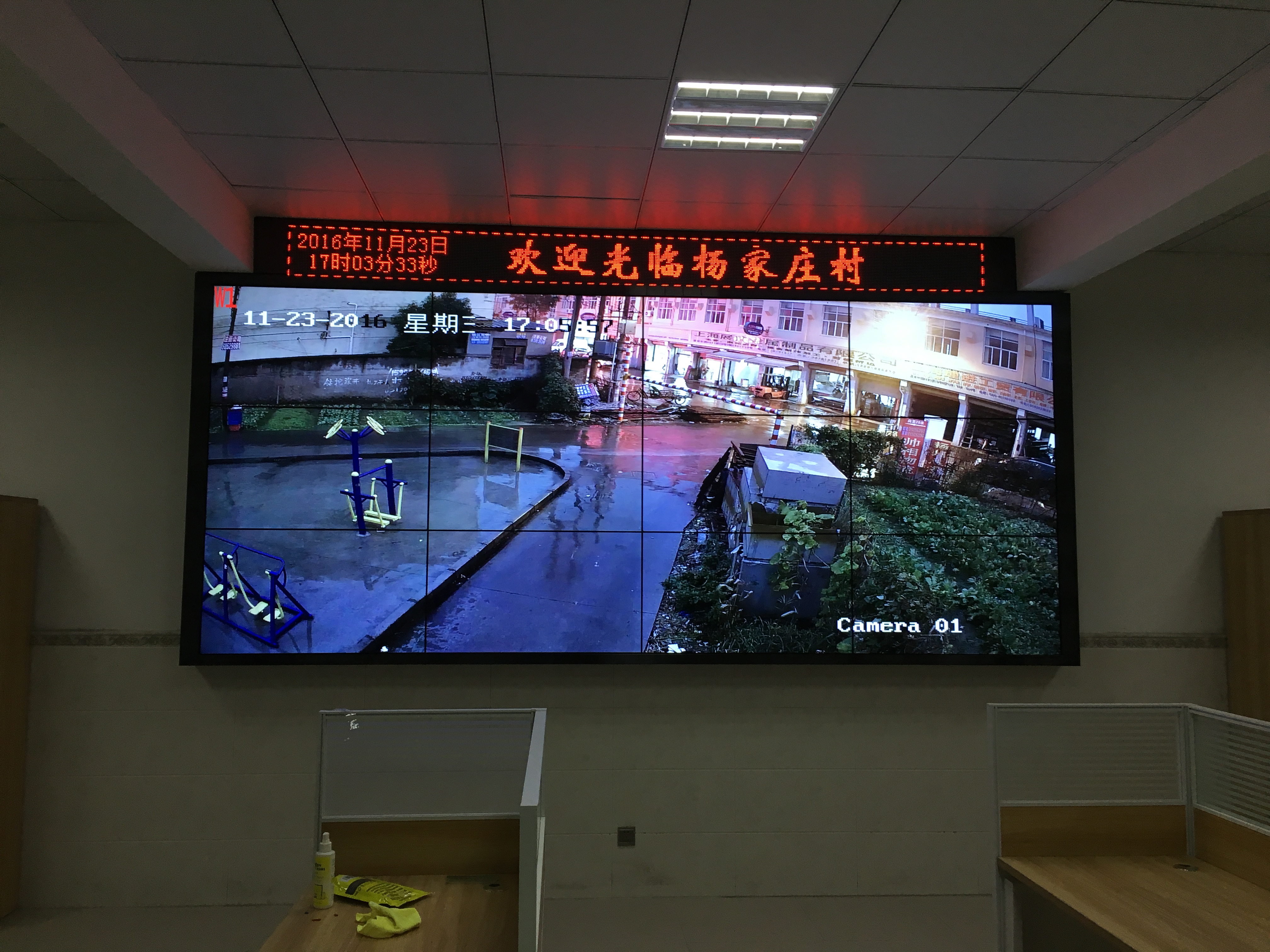

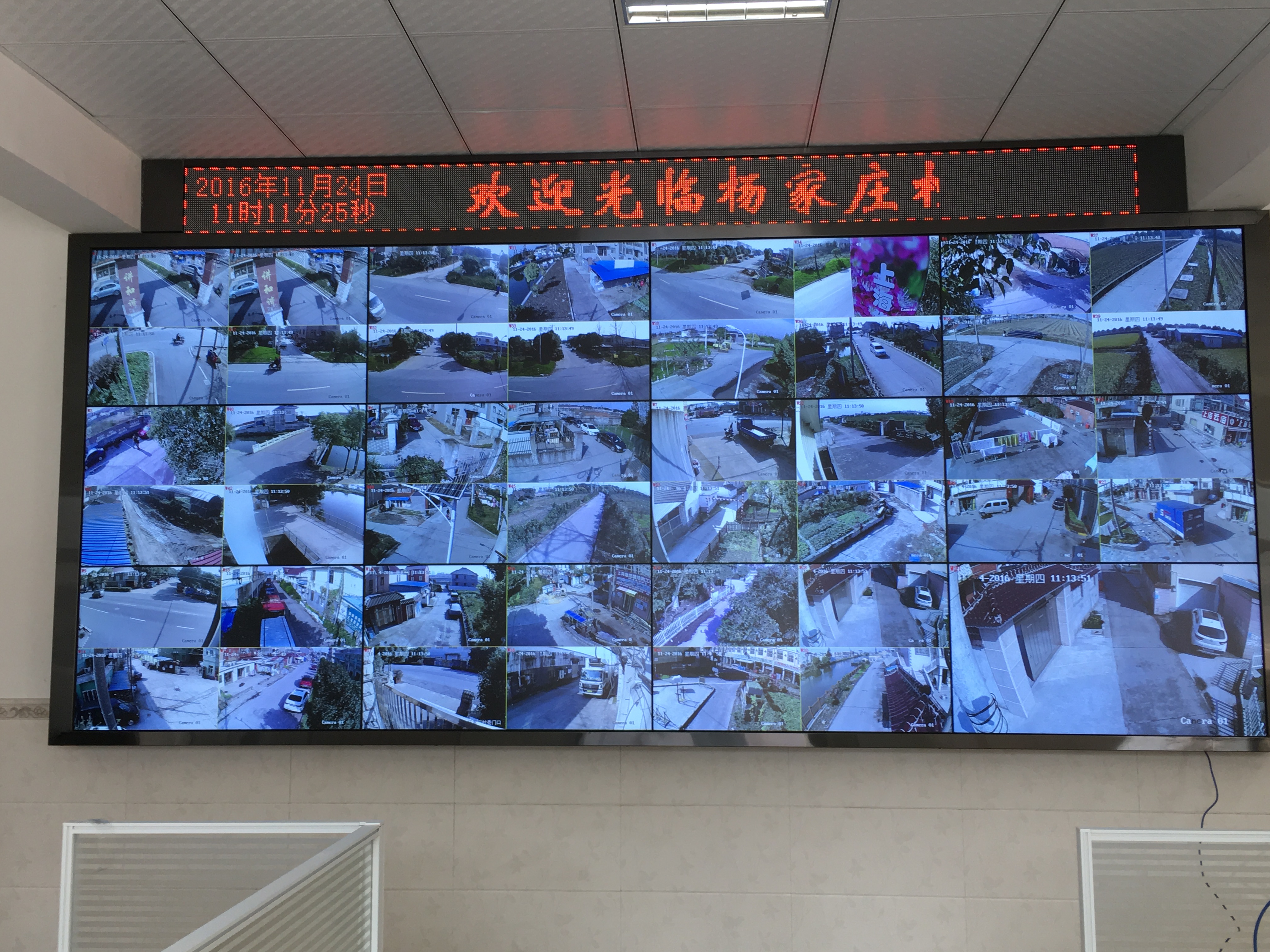

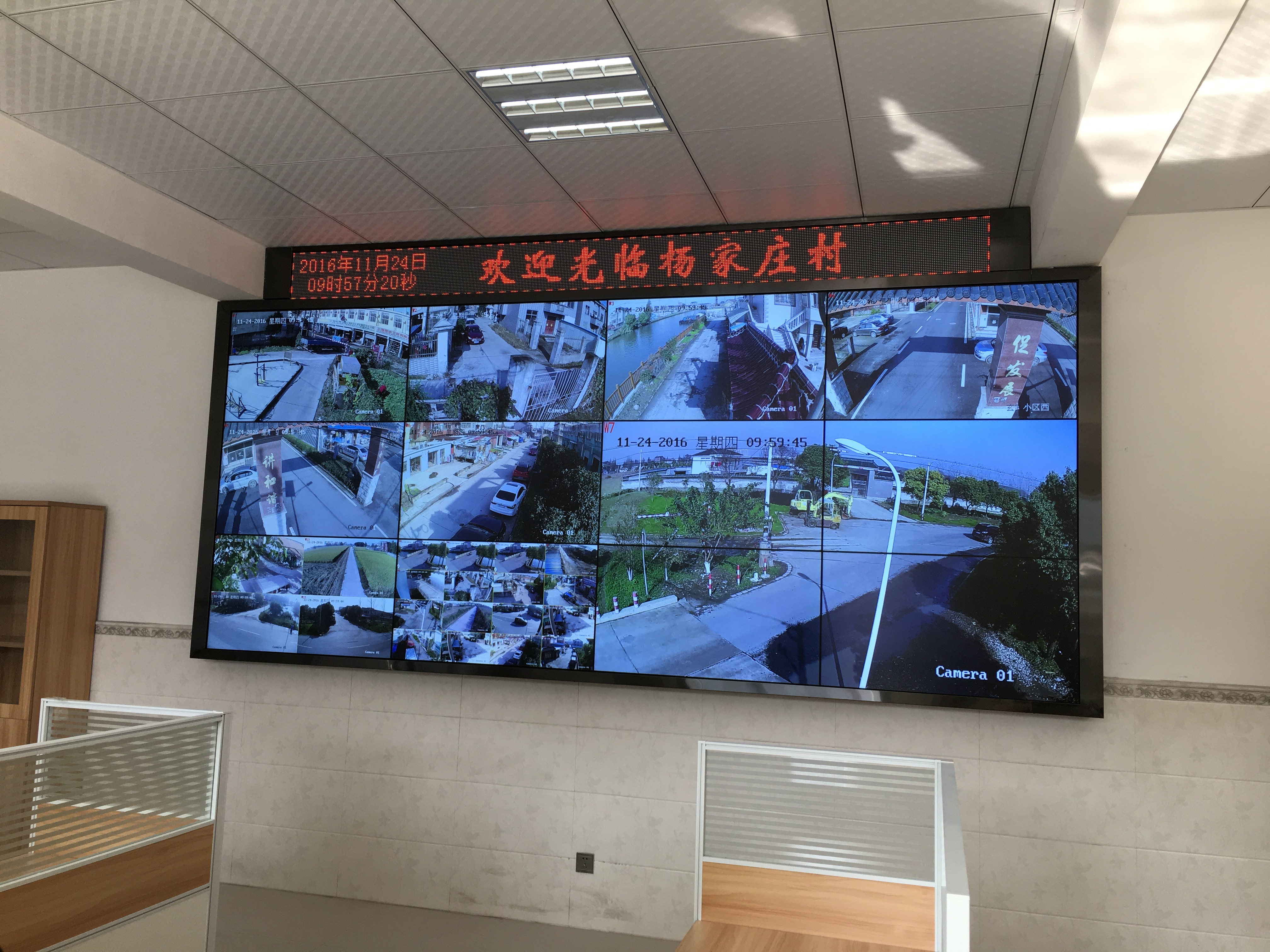

完工效果展示
